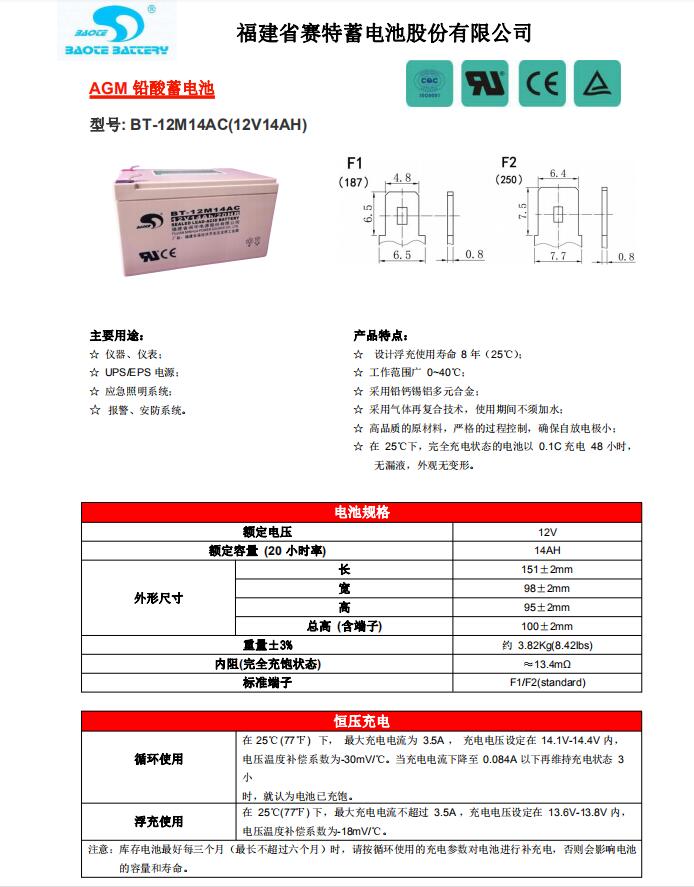

赛特蓄电池BT-12M-14AC 12V14AH价格

赛特蓄电池BT-12M-14AC 12V14AH价格

赛特蓄电池BT-12M-14AC 12V14AH价格

1、生极板硫酸化原因有哪些？
产生极板硫酸化原因有以下几点：
1） 电池初充电不足或初充电中断时间较长；
2） 电池长期充电不足；
3） 放电后未能及时充电；
4） 经常过量充电或小电流深放电；
5） 电解液密度过高或者温度过高，硫酸铅将深入形成不易恢复；
6） 电池搁置时间较长，长期不使用而未定期充电；
7） 电解液不纯，自放电大；
8） 内部短路局部作用或电池表面水多造成漏电；
9） 电池内部电解液液面低，使极板裸露部分硫酸化。
2、铅酸蓄电池的储存有何要求？
要求通风设施良好、干燥（最好装空调），保持环境温度在25℃左右；地面承受能力要强；储存3个月后要进行补充电。
3、电池漏液的原因有哪些以及如何解决？
原因：
a) 密封胶老化导致密封处有裂纹；
b) 电池严重过充电，不同型号电池混用，电池气体复合效率差；
c) 灌酸时酸液溅出，造成假漏液。
解决方法：
1） 对可能是假漏液电池进行擦拭，留待后期观察；
2） 更换漏液电池。
3）对容量检测时发现的容量不足的电池组应作如何处理？
4）应对整组电池做均充处理，即均充13-15小时。
5) 或用单充机对该电池进行单独补充电。

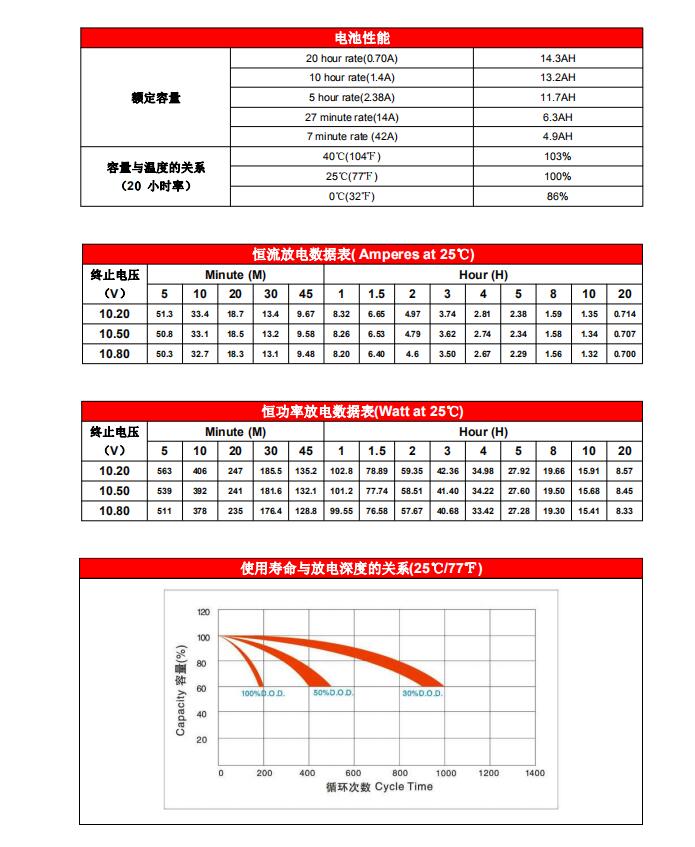

4、电池的充放电特性
不同类别的电池，各有自己充电和放电特性曲线，但不管什么电池，都应符合下面规律：
1.充电  充电时电压是随时间的增长而增长。当达到一定值后，就不再增长，而电流随时间延长而降低；当达到最低限时，也不再降低，电池得到的电量是增加的。
2.放电  放电时，至某时记以后，随着时间的延长，电压逐渐下降，剩余容量也逐渐减少。
3.其他共性  那就是在放电电流大、速率高的情况下，相对来讲比放电电流小、速率低条件下的同种电池获得的容量要小。
